产品简介

AISD 系列智能安全配电装置是安科瑞电气有限公司专

门为低压配电侧开发的一款智能安全用电产品，本产品主要针

对低压配电侧人身触电安全事故、线路老化、漏电引起电气火

灾等等常见隐患而设计。

产品主要应用于学校、教育机构、医院、疗养院、康复中

心、敬老院、酒店娱乐、商场商铺、企事业单位、家庭电器等

各类低压用电的场合。

2 功能特点

■ 供电稳定性。负载端发生单相接地故障，装置报警，系统可持续供电，不会切断电源。

■ 供电安全性。装置可以把系统的漏电流限制在很小的级别，人体无意触碰到供电线路，不会造

成触电事故。

■ 限流灭弧。系统发生短路故障，装置能快速切断电源，不会出现电弧火花。

■ 过载保护。装置监测到系统过载，可以及时切断电源，避免因过载引起线路故障。

■ 电压监测。装置实时监测系统电压，发生过、欠压时，发出报警信号，可以设置是否切断电源。

■ 报警功能。在系统发生短路、过载、欠压等异常时，装置发出声光报警信号，提醒相关人员。

■ 事件记录。装置存储 30 条事件记录，可供用户查询。

■ 通讯功能。装置配置 RS485 通讯接口，Modbus-RTU 协议，可以远程读取相关数据。可选配无

线通讯模块，无线方式将数据发送到云平台。

注：装置面板显示基础型号，具体型号详见产品外壳接线图

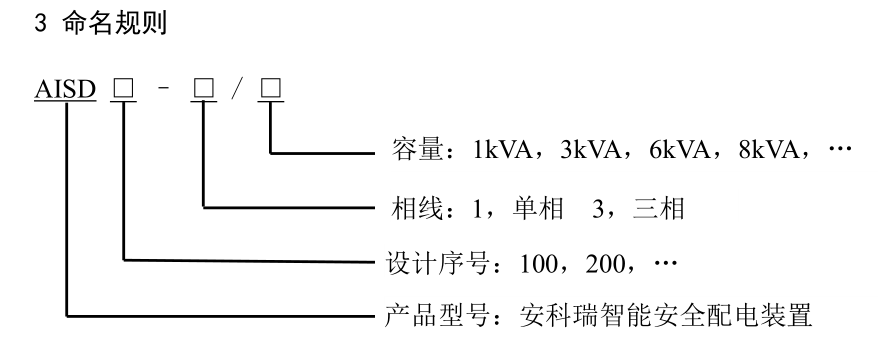

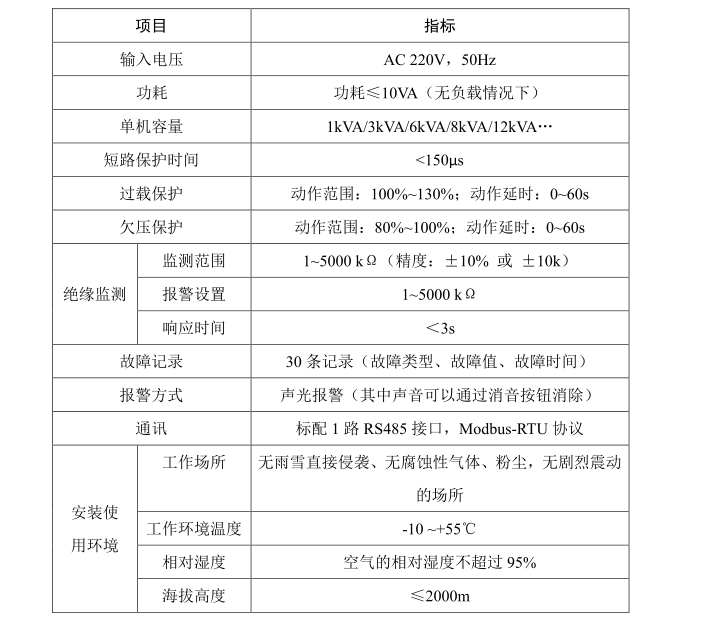

技术参数

注：具体容量选型时请咨询相关工程师。

外形尺寸

外形和尺寸

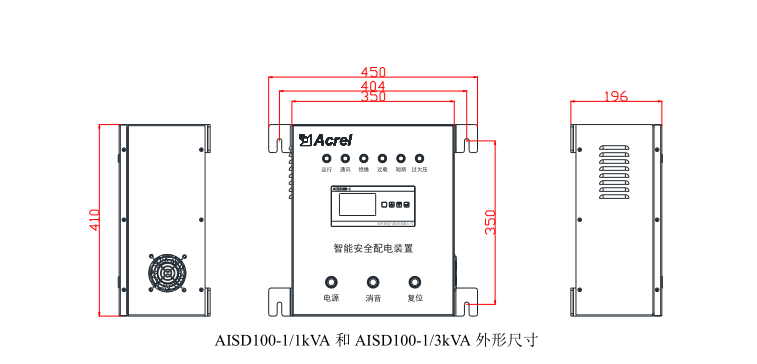

AISD100-1 智能安全配电装置 1kVA 和 3kVA 容量的外形与安装尺寸如下图所示：（单位：mm）。

其他容量的外形与安装尺寸以实际为准。

5 5 .2 安装方法

AISD 系列智能安全配电装置可以采用壁挂式安装，可以挂装在墙面上，也可落地安装。其安

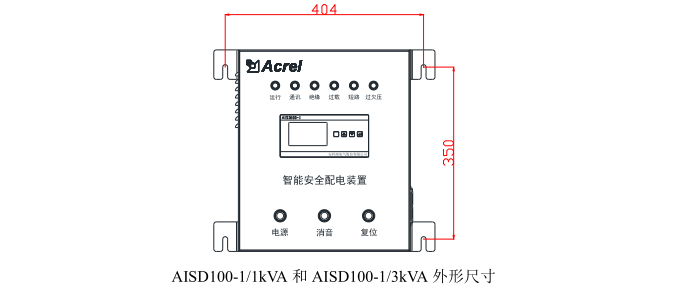

装孔位如下图所示：

在墙面安装时，可按下面步骤进行：

1）先在墙面合适的位置标记对应孔位，孔径的大小应适合安装 M8 的膨胀螺栓，将膨胀螺栓打

进孔位，拧紧固定。

2）将智能安全配电装置挂装到墙体上的膨胀螺栓上，再将螺母拧紧，完成壁挂式安装。

落地安装时，可将装置平放在合适位置，可使用同样方法固定（落地安装要求至少固定一处）。

5 5 .3 接线方法

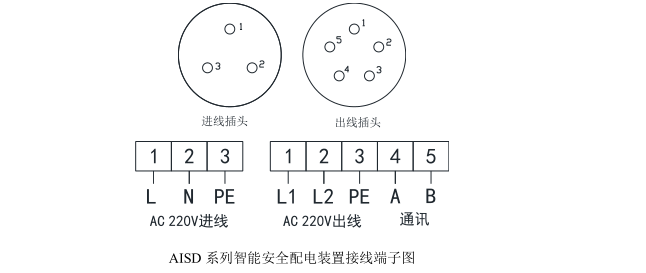

AISD 系列智能安全配电装置接线端子如下图所示。在装置中，进线插头端子为市电接入端子，

1 号、2 号为单相交流 220V 的进线接线端子，其中 1 号为火线（L 线）进线端子，2 号为零线（N

线）进线端子；3 号为 PE 线（地线）接线端子。

出线插头端子为单相交流 220V 出线接线端子，其中 1 号、2 号为火线（L1、L2）出线端子；3

号为 PE 线（地线）接线端子。4、5 号端子为 RS485 通讯接口端子，推荐采用 1~1.5mm 2 的屏蔽双

绞线连接。

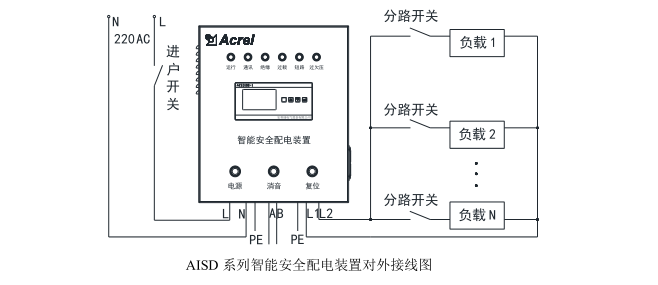

AISD 系列智能安全配电装置对外接线如下图所示：

1）首先将智能安全配电装置的航空插头取下，将导线从进户断路器的下端，连接到装置进线

端的 L 和 N 端子上，连接 PE 线，接线要插紧压实，确保可靠连接，防止松动和脱落。

2）再用同样的导线从装置出线端的 L1 和 L2 端子引出，连接到后端断路器或负载，连接 PE 线。

3）若需要使用智能安全配电装置的 RS485 接口组网连接至上位机平台，推荐采用 2×1.5mm 2

的屏蔽双绞线将装置的 RS485 接口的 A 端子和 B 端子以手拉手的方式连接起来，最后连接到上位

机或串口服务器的通讯接口上。

4）若需要无线通讯功能，请提前备注选配无线通讯模块。

5 5 .4 注意事项

1）在选用智能安全配电装置时，装置的额定容量应该与后方用电设备的额定容量保持一致。

例如，当智能安全配电装置的额定容量为 3kVA 时，后方用电设备的额定容量应不超过 3kVA，严禁

将其使用于额定容量不匹配的配电线路中。

2）智能安全配电装置器采用壁挂式安装，可以裸机挂墙安装，也可以落地安装，应确保安装

场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

3）接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接

触不良而导致装置工作不正常，应确保装置相应端子接线拧紧压实。

4）严禁非专业人士擅自打开产品外壳

6 编程与使用

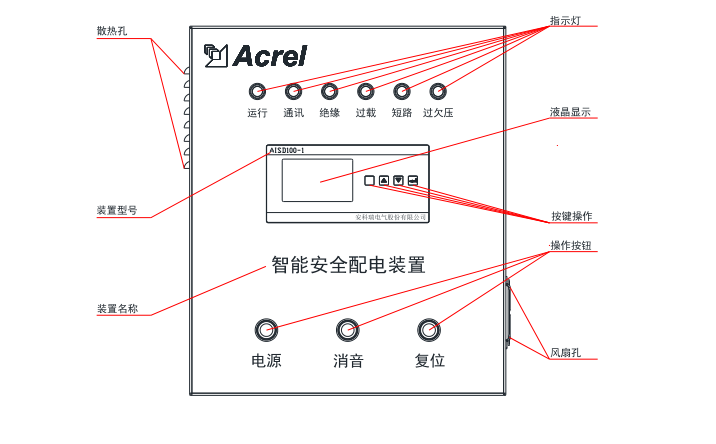

6 6. .1 1 面板说明

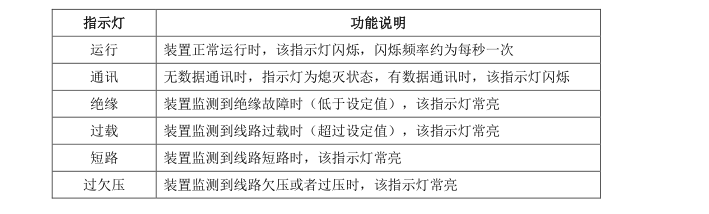

6 6 .2 D LED 指示说明

6 6 .3 按键 功能

6. .4 4 按 键 操 作说 明

5.4.1 装置在运行状态下的按键操作说明

(1)进入运行模式。开机后，软件初始化并自检完，默认进入的模式就是运行模式。主界面上面

显示装置名称，左上角“+”和“-”符号表示功率的正负，右上角 “+”、“-”和“×”表示内

部测量电压是否正常，参数区域显示电压、电流、电能、功率和绝缘电阻，装置电源状况。下面显

示日期、时间和星期。

（1）进入编程模式

在正常运行情况下，按下“确认”键，进入编程模式的密码输入页面。按“上键”或“下键”

输入正确密码后，按下“确认”键，即可进入编程模式。装置默认的初始密码是 0001。

（2）退出编程模式

在编程模式下，按下“返回”键，便可退出编程模式，进入运行模式。

（3）相关参数设置

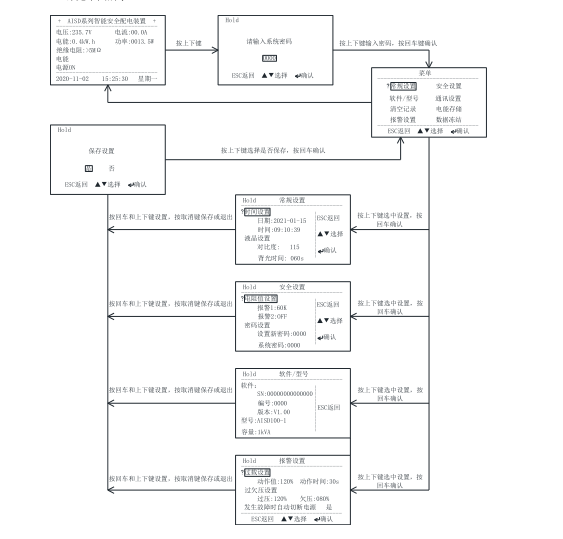

详见下图所示：
