微电网协调控制器是微电网系统中的关键设备，以下是关于它的介绍：

定义


微电网协调控制器是一种智能化设备，作为微电网的 “大脑”，负责对微电网内的分布式电源、储能装置以及各类负荷等组件进行统一管理与协调。

工作原理


• 分布式电源管理：根据光照、风速等自然条件变化，准确预测可再生能源发电功率，合理安排发电设备出力，优先利用清洁能源。比如在光照充足的白天，指挥太阳能光伏板全力发电，多余电能储存起来。

• 储能装置调控：密切监控电池的电量、充放电状态等。用电低谷且可再生能源发电过剩时，控制电能存储到电池；用电高峰或可再生能源发电不足时，调度电池放电补充电力缺口。

• 负荷分析与管理：分析不同负荷的重要性和用电需求规律。电力紧张时，按预设策略对负荷有序管理，优先保障医院、数据中心等重要负荷用电，对可中断或可调节负荷，如部分工业生产设备、空调等，适当调整功率或暂时中断供电。

功能


• 功率控制：根据微电网内的功率需求和分布式电源的发电功率，合理分配各电源的输出功率。

• 数据采集与通讯管理：支持串口、以太网等多通道实时运行，满足各类风电与光伏逆变器、储能等设备接入；支持 Modbus RTU、Modbus TCP、IEC 60870-5-101 等多种通信规约，可实现云边协同、OTA 升级等。

• 边缘计算：具备灵活的报警阈值设置、主动上传报警信息、数据合并计算、逻辑控制、断点续传等功能。

• 策略管理：涵盖防逆流、计划曲线、削峰填谷、需量控制、有功 / 无功控制、光储协调等策略，并支持定制。

• 系统安全保障：基于不可信模型设计用户权限，防止非法用户侵入；采用数据加密与数据安全验证技术，实现数据固证和可追溯。

作用


• 提高可靠性：大电网故障或停电时，微电网依靠协调控制器迅速切换至独立运行模式，利用自身资源继续为关键负荷供电。

• 提升能源利用效率：通过优化调度可再生能源发电、储能充放电以及负荷的使用，减少能源浪费，避免弃风弃光现象。

• 降低运营成本：合理安排能源的生产、存储和使用，减少对外部高价电能的依赖，延长储能装置和分布式电源的使用寿命。

应用举例


以安科瑞 ACCU-100 微电网协调控制器为例，它主要负责工商业光储充新能源电站的数据采集、本地控制策略以及云端数据的交互，支持储能容量≤400kW，光伏容量≤400kWp。能实现微电网分布式能源、储能系统、负荷的实时动态调节功能，促进新能源就地化消纳，保障微电网安全、可靠、经济运行。

产品参数

ACCU-100微电网控制器主要负责工商业光储充新能源电站的数据采集、本地控制策略以及云端数据的交互。支持容量为：储能容量:≤400kW，光伏容量:≤400kWp。

图 1-1ACCU-100产品示意图

ACCU-100微电网控制器典型的硬件配置与附件参数如下表1-1所示。

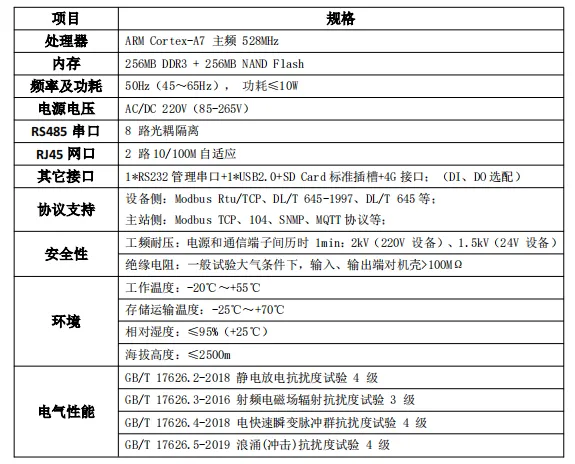

表 1-1典型配置参数表

系统架构

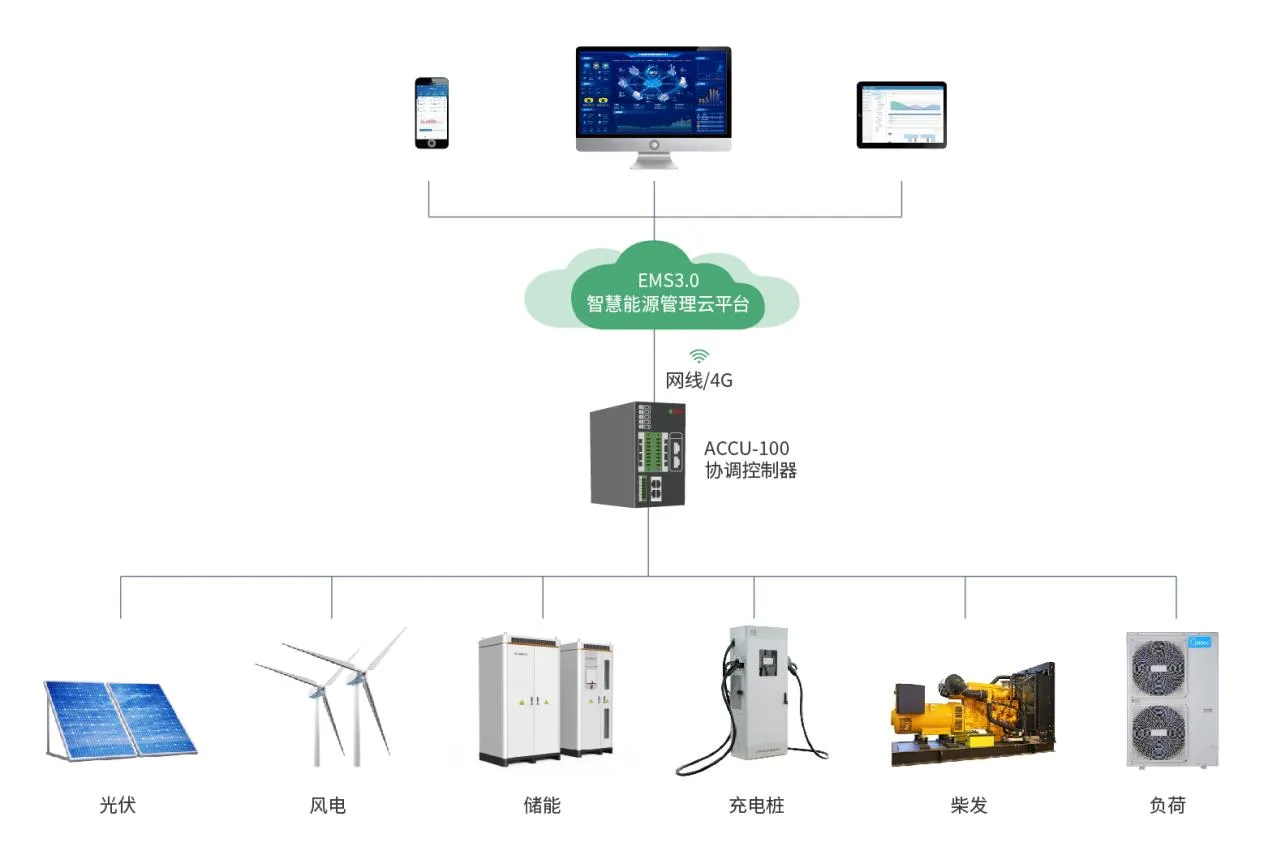

  图 2-1系统架构图

ACCU-100 协调控制器：控制储能设备、分布式能源、可调负荷设备的出力与电力需求，并能根据经济效益模型在满足调度的前提下，进行光储置换，减少弃光。并与云端平台进行交互，响应云端策略配置。

智慧能源管理云平台 EMS3.0：满足跨站点，跨区域海量数据的接入，通过数据分析实现各站点资源类、电量类、损耗类、指标类、维护类、贡献类等指标计算与管控，并通过多样化预测，分析发电与用电趋势结合电价数据、生产计划、负荷需求，提供控制方案。同时提供远程监控与运维功能。

5. 技术标准

产品主要依据标准如下：

 GB/T 13729-2002远动终端设备

 GB/T 17626.4 电磁兼容 试验和测量技术电快速瞬变冲群抗扰度试验

 GB/T 15153.1 远动设备及系统第2部分:工作条件第1篇:电源和电磁兼容兼容性

 GB/T 15153.2 远动设备及系统第2部分:工作条件第2篇:环境条件(气候、机械和其他非电影响因素)

 GB/T 4208-2008 外壳防护等级(IP 代码)

 Q/GDW 639-2011配电自动化终端设备检测规程

 NB/T 32015分布式电源接入配电网技术规定

 DL/T 5843~110kV电网继电保护装置运行整定规程

 DL/T 721-2013配电网自动化远方终端

 DL/T 630-1997交流采样远动终端技术条件

 DB/T 864-2012微电网接入10kV及以下配电网技术规范

 GB/T 33589-2017微电网接入电力系统技术规定

 GB/T 36274-2018微电网能量管理系统技术规范

 GB/T 36270-2018微电网监控系统技术规范

 DL/T 1864-2018独立型微电网监控系统技术规范

 T/CEC 153-2018并网型微电网负荷管理技术导则

 T/CEC 152-2018并网型微电网需求响应技术要求

 T/CEC 153-2018并网型微电网负荷管理技术导则

性能指标

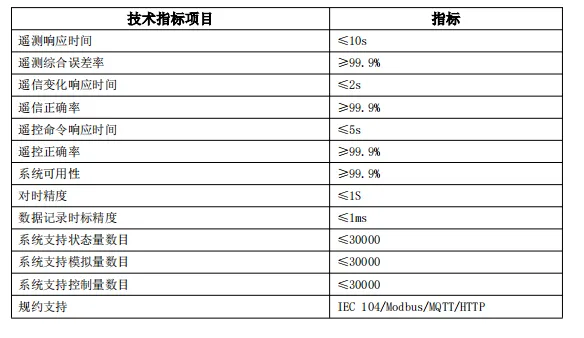

表3-1ACCU-100协调控制器性能指标

 能量调度

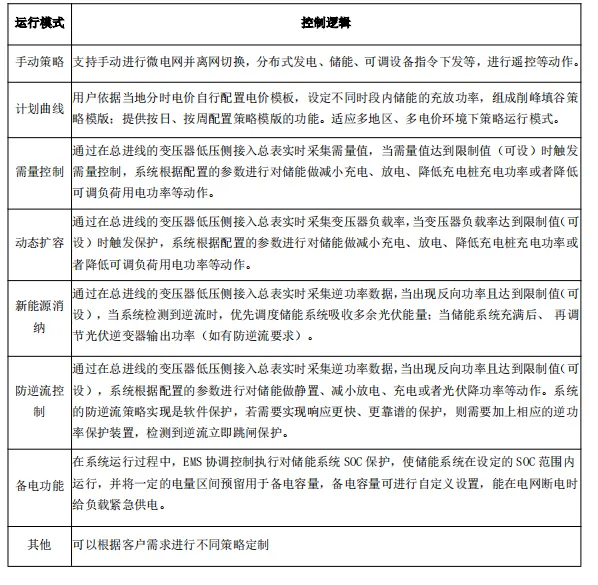

表4-1典型能量调度功能表

装置接线

ACCU-100协调控制器，采用标准导轨安装方式。装置插上网线后LINK绿色灯会亮起，有数据时闪烁，SPEED黄色灯在100Mb/s时常亮，在10Mb/s时关闭；装置有数据传输接收数据RX红色灯闪烁，发送数据TX绿色灯闪烁。

后板及底板均可安装导轨卡座。

外观尺寸

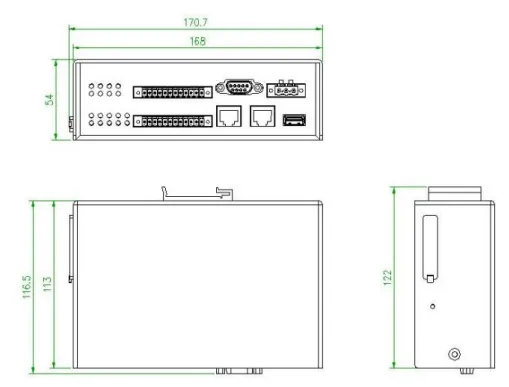

图5-1装置外观尺寸

通用要求

1.一般要求

采取屏蔽及相应抗干扰等措施，以防电磁干扰、雷电干扰造成设备损毁，确保装置在规定的环境条件下能安全有效地运行。

2.包装与运输

1）设备的包装应符合相关规定，并采取防雨、防潮、防锈、防震等措施，以免在运输过程中由于振动和碰撞引起损坏。

2）包装箱内考虑好设备的支撑与固定，所有松散部件另包装好放入箱内。

3）每个包装件都应有与该包装件相符合的装箱单，放置于包装明显位置，并使用防潮的密封袋包装。包装袋内装入的零部件应有明显的标记或标签，至少标明部件号、编号、名称、数量等，并且相关信息要与装箱单一致。

4）设备及附件应采取防潮、防锈蚀等措施，保证12个月内不发生锈蚀和损坏。如果超过12个月，应进行检查，并重新作防锈处理。

5）包装件应符合运输作业的规定，避免在运输和装卸时包装件内的部件产生滑动、撞击和磨擦，造成部件的损坏。

技术服务

1）及时向买方提供按合同规定的全部技术资料。

2）及时指导买方按供方的技术资料和图纸要求进行安装、分部与整套试运行及试生产。

3）按合同规定为买方安排有关设备安装、调试、使用、维护技术的业务培训。

4）严格执行买卖双方就有关重大问题召开会议的纪要或签订的协议。

5）做好售前、售中、售后服务。

6）随时满足买方对备品备件的要求。

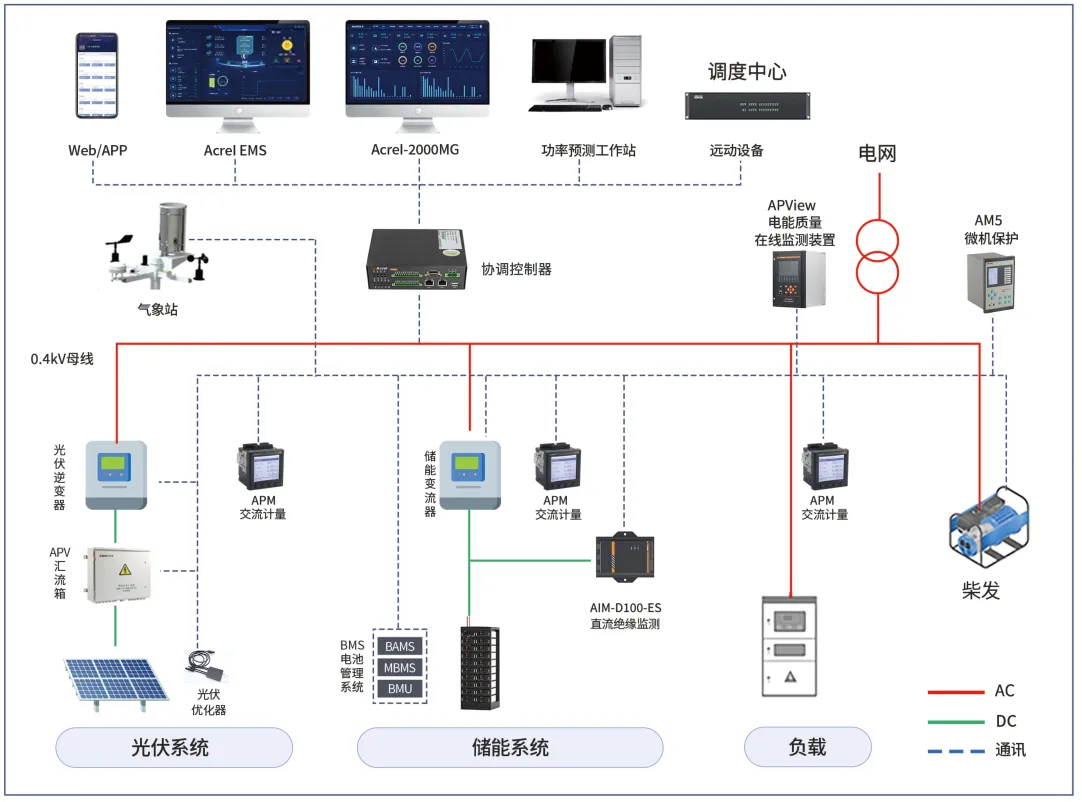

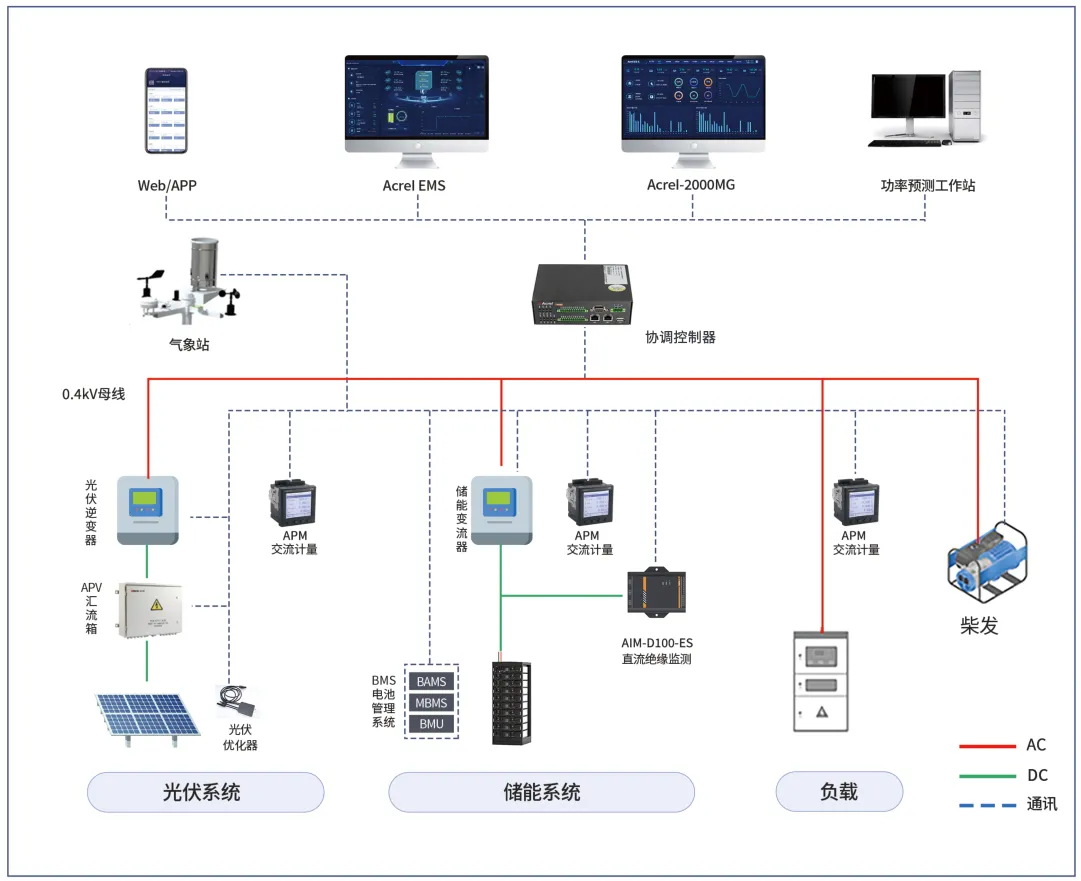

方案架构

主要功能

1)系统总览：实现微电网光伏、风电、储能、负荷、充电桩、环境数据的采集、监测、可视化展示、异常告警收益统计等功能。

2)设备监控：实现光伏组件、逆变器、PCS、BMS、充电桩等设备的发电、用电、充放电的状态监控，并支持事件查询、统计报表等功能。

3)功率预测：实现光伏短时和超短时功率预测，并经进行误差分析，同时对微电网内所有负荷，基于历史负荷数据，通过大数据分析算法，预测负荷功率曲线。

4)优化控制：协同光伏、风电、储能、负载等多种能源主体动态规划智能策略，实现储能、光伏协调控制，比如计划曲线、削峰填谷、防逆流、新能源消纳、需量控制等。

5)经济调度：根据光伏与负荷功率预测结果，结合分时电价电网交互功率、储能状态及约束条件，以用电成本低为目标，建立经济调度模型，采用深度学习算法解析微电网运行功率计划，系统通过将功率计划进行分解，实现对光伏、储能。

6)能源分析：具备微电网能耗及效益分析、微电网经济运行分析、多维度电量分析，并为智能化运维提供依据。
