摘 要：随着我国经济的发展，电动自行车的保有量持续增长。我国电动自行车年销量超过3000万辆，社会保有量接近3亿辆。近年来由于充电不规范、违规改装改造等因素，电动自行车火灾事故呈多发频发趋势。电动自行车的规范管理及电气火灾防治需要引起重视。在进行规范管理的的同时，也要从技术方面去防治电气火灾的发生。下面介绍ASCP系列电气防火限流式保护器，可以保护电动自行车充电桩的出线回路，防止短路、过载等故障引起的电气火灾。电动车充电务必要注意消防安全！电动车决不能违规充电！决不能进楼入户！决不能停放楼梯间！

关键词：电瓶车；电动自行车；集中充电；电气火灾；短路保护；过载保护；

0 行业背景

随着我国经济的发展，电动自行车的保有量持续增长。从中国自行车协会获悉，近年来，我国电动自行车年销量超过3000万辆，社会保有量接近3亿辆。绿色出行理念日益深入人心，加上停车快捷方便，电动自行车成为很多居民出行首选。然而，近年来由于充电不规范、违规改装改造等因素，电动自行车火灾事故呈多发频发趋势。

2020年9月22日，上海市宝山区一居民住宅发生火灾，造成5人死亡。经调查，起火原因为电动自行车在充电过程中锂离子蓄电池发生故障。数据显示，今年以来，上海市共发生电动自行车火灾386起，造成20人死亡，16人受伤。

事实上，上海的情况在全国也较为普遍。记者从多地消防部门了解到，今年电动自行车火灾亡人事故仍然处于多发频发状态。多重因素导致电动自行车火灾事故频发。

据有关部门统计，目前上海市1.3万个居民小区中，仅4000余个小区加装电动自行车集中充电场所。此外，部分充电设施布局不合理，日常维护管理不到位，缺乏消防设施设备，难以满足居民安全充电需求，变相滋长了“入户充电、人电同屋”乱象，大大增加了火灾风险。

为有效消除电动自行车火灾安全隐患，全国多地已立法从严治理。

《北京市物业管理条例》规定，业主、物业使用人、物业服务人等不得违规私拉电线、电缆为电动汽车、电动自行车、电动摩托车和电动三轮车等充电。

江苏省市场监督管理局发布《电动自行车停放充电场所消防技术规范》中。规范中9.2.3规定，供电动自行车充电设备的末级配电箱，其出线回路应设置电气防火限流式保护器。9.2.4 规定，电动自行车充电柜应具备充满自动断电、定时断电、充电故障自动断电、过载保护、短路保护、漏电保护功能，并宜具备充电故障报警、功率监测、高温报警等功能。

《上海市非机动车安全管理条例》规定，2021年5月1日起，上海将禁止电动自行车在楼道充电等行为。

电动自行车的规范管理及电气火灾防治需要引起重视。在进行规范管理的的同时，也要从技术方面去防治电气火灾的发生。下面介绍ASCP系列电气防火限流式保护器，可以保护电动自行车充电桩的出线回路，防止短路、过载等故障引起的电气火灾。

1 产品介绍

ASCP系列电气防火限流式保护器是安科瑞专门为了保护低压配电线路中短路、过载等问题研发，可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

ASCP10-1型电气防火限流式保护器是导轨式简易型单相保护器，ASCP200-1型电气防火限流式保护器是壁挂式功能型单相保护器。

ASCP系列电气防火限流式保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、图书馆、档案室、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租售式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

2 功能介绍

■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。

■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。

■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

■ 保护器具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。

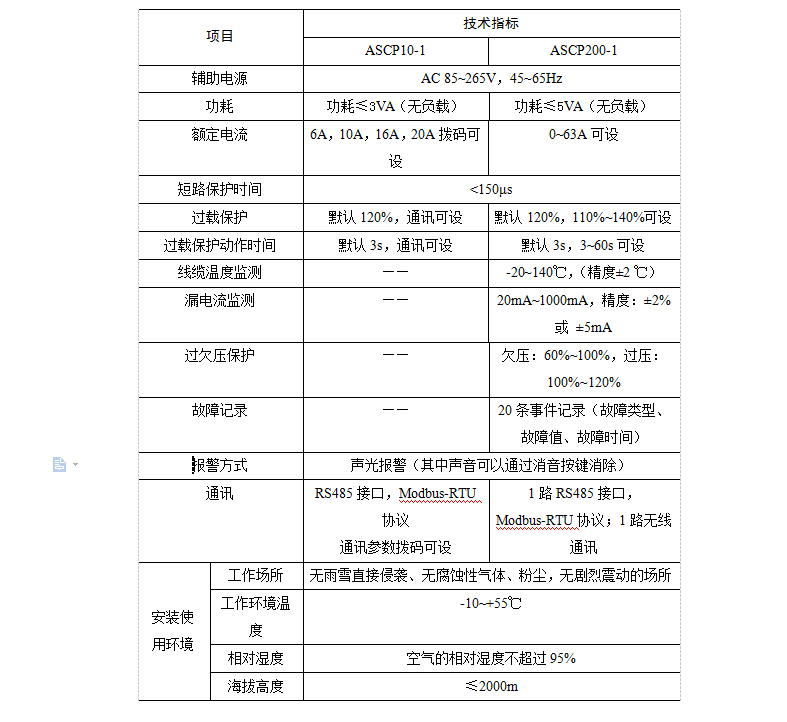

3 技术指标

4 产品应用

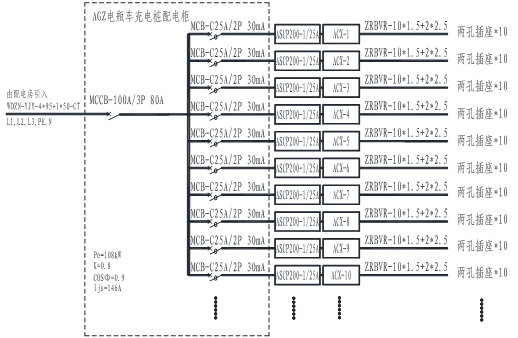

下图为电动自行车充电桩装设电气防火限流式保护器示例。

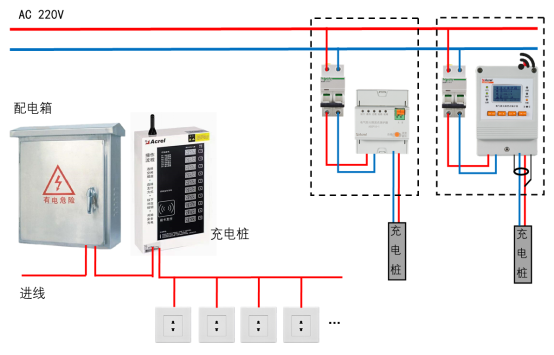

 现场应用及接线方法如下图所示。

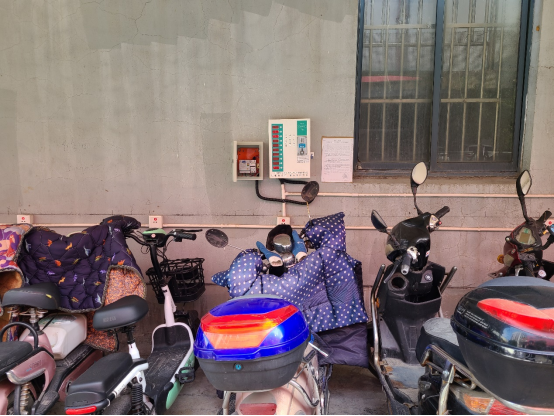

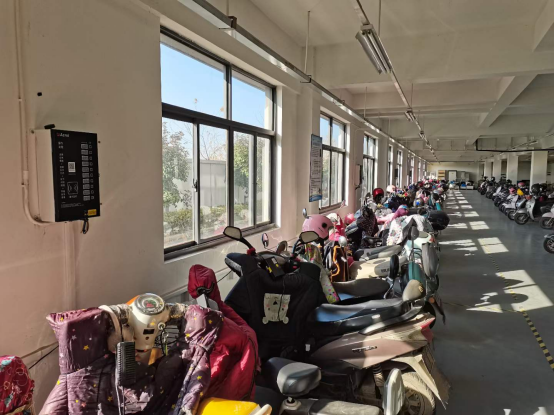

下面是电动自行车充电桩实际安装场景。

电气防火限流式保护器可以保护电动自行车充电桩回路，避免末端回路出现短路，过载，过欠压，线缆温度过高，漏电流过大等故障，当回路出现短路故障时，电气防火限流式保护器可以在150微秒内极速限流，防止短路引起的电弧火花过大，当线路持续过载，电气防火限流式保护器可以在设定时间内限流保护。

5 现场安装

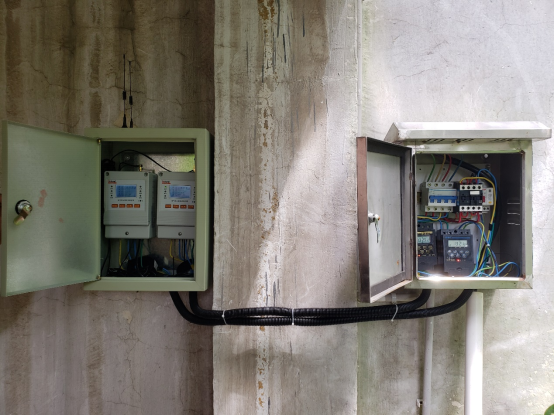

每个充电桩回路前面装设电气防火限流式保护器进行短路保护，过载保护，防止电气火灾的发生。具体安装实例如下图所示。

6 结语

电动自行车需要集中管理，集中停放，集中充电。集中停放的同时也要防止电气火灾的发生，需要注意下面几点。

首先，充电时选择有良好通风环境的地方，室内、楼梯间、疏散通道，都万万不可。

其次，充电时，充电器应置于脚踏板处，不要用物品覆盖或放置于坐垫上，座桶内。充电时间最好在8-10小时，不要过度充电。

最后，充电时，不要随意加长电源线，应选择合格的阻燃电线，且线路具备漏电保护，短路保护，过载保护等功能。

消防蜀黍再次提醒大家：电动车充电务必要注意消防安全！ 电动车决不能违规充电！决不能进楼入户！决不能停放楼梯间！
