上海复旦中学西部校区项目工程
主要特点:短路限流、过载限流、超温限流、过/欠压保护、线缆温度监测、漏电流监测、通讯功能
基本信息:
项目名称:上海复旦中学西部校区项目工程
项目地点:上海 长宁
实施时间:2016年7月

项目简介:
上海复旦中学西部校区项目工程,占地面积为23237平方米,总建筑面积为54403平方米,包括:一幢九层高的实验办公楼,一幢五层高的教学楼,一幢综合楼,设有体育馆、报告厅、图书馆,一幢12层高的宿舍楼,单层高的地下停车库。
本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储;建立学校的能源管理平台、实现各项能源的集中化管理;深入分析能源消耗过程与趋势,实现能源管理与生活的紧密结合。通过对全学校各区域电等能源介质的统一综合管理,使得学校能对各区域设备能源使用情况进行查询分析,帮助管理人员发现潜在的节能机会,提高企业的能源利用效率,科学有效地管理企业的能源使用,从而降低能源使用费用,为建立节约型社会发挥作用。

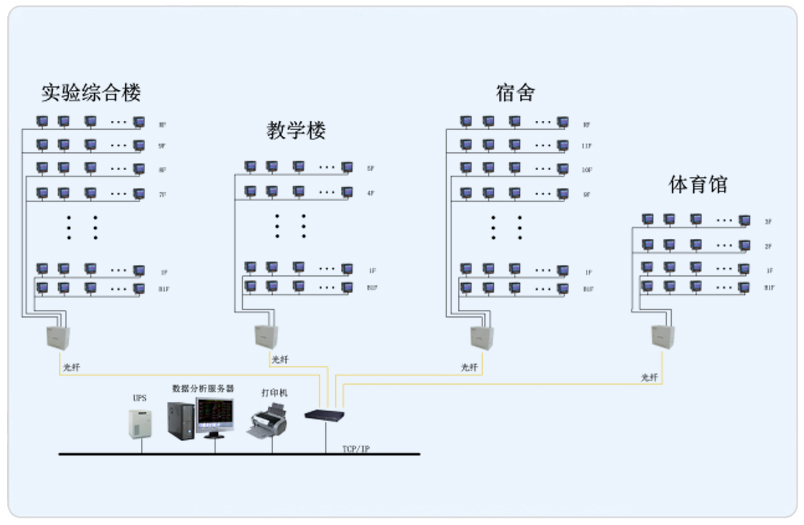

安科瑞Acrel-5000建筑能耗分析管理系统根据上海复旦中学西部校区现场实际情况,整体网络结构采用屏蔽双绞线直接接至楼层弱电井的数据采集器然后通过光纤将数据上传至的监控主机。该系统主要采用分层分布式计算机网络结构,站控管理层、网络通讯层和现场设备层。

系统实现的功能:
1.综合能耗主界面反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗,并计算得到单位面积能耗。
2.分类能耗支路同比分析,统计各支路当年每月用能及去年同期用能。
3.分类能耗支路用能集抄,查询各支路任意两个时间的表计读数,并计算出差值;时间精度到分钟。
4.分类能耗支路分时段用能趋势分析。
5.分类能耗支路非工作日用能,统计对各支路工作日和非工作日用能,非工作日可通过系统灵活设置,统计数据可导出至Excel。
